Ako ste ikad prolazili proizvodnim pogonom, podatkovnim centrom ili gradilištem, vjerojatno ste vidjeli industrijske strujne kablove razapete duž zidova, zakopane u rovovima ili vijugave između teških strojeva. Ovi kabeli su neopjevani heroji moderne industrije—oni isporučuju dosljednu, pouzdanu snagu koja održava pokretne trake u radu, poslužitelje na mreži i opremu operativnom. Ali kao dobavljač industrijskih energetskih kabela, jedno od najčešćih pitanja koje dobivam od kupaca je: koliko će ti kabeli zapravo trajati?
To je pošteno pitanje. Kada ulažete u kabele koji mogu izdržati teške uvjete, velika opterećenja i godine kontinuirane upotrebe, želite znati da će vaš novac biti dobro potrošen. Istina je da ne postoji jednoznačan odgovor na "životni vijek industrijskog kabela za napajanje". Ovisi o kombinaciji dizajna, materijala, instalacije, održavanja i uvjeta u kojima kabel radi. Ali raščlanjivanjem ključnih čimbenika, možemo vam dati realan uvid u to što možete očekivati, kako produžiti životni vijek kabela i na koje standarde trebate paziti pri odabiru svojih energetskih kabela.
Prvo, počnimo s osnovama: što definira životni vijek industrijskog kabela za napajanje? Za razliku od potrošačkih kabela (poput onih koje koristite za punjenje prijenosnog računala), industrijski kabeli za napajanje napravljeni su za rigoroznu, dugotrajnu upotrebu. Njihov životni vijek ne ovisi samo o tome koliko dugo se fizički drže zajedno - radi se o tome koliko dugo mogu sigurno i učinkovito prenositi snagu bez kvara. Kabel koji pukne, pohaba se ili izgubi vodljivost je beskoristan, a kvar u industrijskom okruženju može dovesti do skupih zastoja, sigurnosnih opasnosti, pa čak i oštećenja opreme.
Većina industrijskih energetskih kabela dizajnirana je imajući na umu vijek trajanja, ali taj broj nije jamstvo. Na primjer, srednjenaponski kabeli (koji su radni konji za većinu industrijskih postrojenja, koji rade na 1 kV do 35 kV) često imaju osnovni projektirani životni vijek od 20 do 30 godina kada su ispravno instalirani i održavani. Ali to je samo početna točka. Istražimo faktore koji mijenjaju taj broj.
Dizajn i materijali: temelj dugovječnosti
Prvi čimbenik u životnom vijeku kabela je kako je napravljen. U našoj tvrtki fokusirani smo na pridržavanje međunarodnih standarda kako bismo osigurali da naši kabeli budu dorasli zadatku. Jedan od najkritičnijih standarda za srednjenaponske kabele je IEC 60502-2 srednjenaponski kabel, koji postavlja zahtjeve za konstrukciju, performanse i testiranje ovih proizvoda. Ovaj standard pokriva sve, od materijala vodiča do izolacije i vanjskog plašta, a sve to utječe na trajanje kabela.
Počnimo s dirigentom. Većina industrijskih kabela koristi ili bakar ili aluminij. Bakar je bolji vodič, što znači da ima manji otpor, što smanjuje stvaranje topline tijekom rada. Niža toplina znači manji pritisak na izolaciju, što pomaže da kabel traje duže. Zato nudimo 11KV bakreni kabel—za primjene gdje su vodljivost i dugovječnost glavni prioriteti. Aluminij je lakši i jeftiniji, ali ima veću otpornost, pa se više zagrijava, skraćujući mu životni vijek u situacijama visokog opterećenja. Dakle, ako provodite kabel u prostoru gdje će nositi velika strujna opterećenja tijekom cijele godine, bakar je obično bolja dugoročna investicija.
Zatim, izolacija. Izolacija je ono što zadržava elektricitet sadržan u vodiču, sprječavajući kratke spojeve i sigurnosne rizike. Uobičajeni izolacijski materijali za industrijske kabele uključuju umreženi polietilen (XLPE) i etilen propilensku gumu (EPR). XLPE je popularan jer je otporan na toplinu i može podnijeti visoke napone, dok je EPR fleksibilan i izvrstan za oštra, hladna okruženja. Debljina i kvaliteta izolacije također su bitni—deblja, kvalitetnija izolacija izdržat će više habanja od tanjih, jeftinijih opcija.
Zatim tu su vanjski omotač i oklop. Industrijski kabeli često rade u teškim okruženjima: mogu biti zakopani u zemlju, izloženi kemikalijama ili prolaze kroz područja gdje bi ih teška oprema mogla zgnječiti. Tu dolazi MV oklopni kabel. Oklopni kabeli imaju sloj metala (poput čelične trake ili žice) oko izolacije, koji štiti kabel od fizičkih oštećenja, glodavaca i ekstremnih uvjeta. Na primjer, ako postavljate kabele u vanjski rov gdje će biti izloženi vlazi iz tla ili otpadu koji pada, oklopni kabel trajat će mnogo dulje od neoklopljenog.
Radni uvjeti: najveće prijetnje dugovječnosti
Čak i najbolje dizajnirani kabel neće dugo trajati ako radi u pogrešnim uvjetima. Razgovarajmo o čimbenicima okoliša koji najviše skraćuju životni vijek kabela.
Temperatura je jedan od najvećih neprijatelja. Kabeli stvaraju toplinu kada prolaze kroz struju, a visoke temperature okoline mogu tu toplinu pogoršati. Ako je kabel instaliran u vrućem prostoru - poput kotlovnice, u blizini peći ili na mjestu s visokim vanjskim temperaturama godinama - izolacija se može brže pokvariti. Guma ili plastika u izolaciji s vremenom će se pokvariti kada su izloženi konstantnoj toplini, što dovodi do pukotina i kvarova. Za srednjenaponske kabele poput našeg 15KV srednjenaponskog kabela, koji se koristi u industrijskim postavkama velike snage, uvijek preporučujemo provjeru nazivne temperature okoline kako biste bili sigurni da odgovara vašem mjestu instalacije.
Vlaga i kemikalije još su jedan veliki problem. Ako kabel nije pravilno zabrtvljen, voda može prodrijeti u izolaciju, uzrokujući koroziju u vodiču i slabeći izolaciju. To je problem za kabele ukopane u mokro tlo, instalirane u područjima s visokom vlažnošću ili u blizini kemijskih postrojenja gdje bi mogli biti izloženi uljima, kiselinama ili otapalima. Kemikalije mogu izjesti vanjski omotač i izolaciju, što dovodi do lomljivosti i kvara. Kabeli instalirani u ovim uvjetima moraju imati omotače otporne na vlagu i, ako je moguće, biti postavljeni u cijevi ili oklopljeni kako bi se osigurala dodatna zaštita.
Fizičko oštećenje također je glavni uzrok kvara kabela. Industrijska postrojenja imaju tešku opremu, pokretne dijelove i građevinske radove koji mogu slučajno oštetiti kabele. Čak i mali zarez na vanjskoj ovojnici može dovesti do većih problema tijekom vremena, jer vlaga uđe unutra ili se oštećenje pogoršava ponovnim pomicanjem. Zato je pravilna instalacija tako važna—kabeli bi trebali biti usmjereni dalje od područja s velikim prometom, pravilno osigurani i označeni kako bi radnici znali gdje se nalaze.
Električni stres, poput preopterećenja ili skokova napona, također može skratiti vijek trajanja kabela. Ako kabel ima više snage nego što je predviđeno, pregrijat će se, a izolacija će se brže pogoršati. Skokovi napona iz opreme kao što su motori ili generatori također mogu oštetiti izolaciju tijekom vremena, što dovodi do kvarova. Redovito održavanje može pomoći u ranom otkrivanju ovih problema—kao što je provjera labavih spojeva koji uzrokuju padove napona ili osiguravanje da opterećenja ostanu unutar nominalne vrijednosti kabela.
Instalacija i održavanje: Kako produžiti vijek trajanja kabela
Dizajn i uvjeti igraju veliku ulogu, ali način na koji postavljate i održavate svoje kabele može napraviti razliku između 20-godišnjeg kabela i onog koji traje 30 godina. Iz mog iskustva u radu s industrijskim kupcima, većina kvarova kabela nije uzrokovana samim kabelom – oni su posljedica loše instalacije ili nedostatka održavanja.
Ispravna instalacija počinje slijeđenjem smjernica i standarda proizvođača, poput onih u IEC 60502-2 srednjenaponskom kabelu. Na primjer, kabeli trebaju biti savijeni na točan radijus—preoštro savijanje kabela može oštetiti vodič ili izolaciju, čak i ako je skriven unutra. Također ih treba ispravno završiti: spojeve na krajevima kabela treba pravilno zategnuti, zabrtviti i izolirati kako bi se spriječio prodor vlage ili labavi spojevi koji uzrokuju pregrijavanje.
Održavanje je jednako važno. Redovitim pregledima mogu se uočiti mali problemi prije nego što postanu veliki kvarovi. To znači provjeriti ima li na vanjskom omotaču pukotina ili oštećenja, ispitati izolacijski otpor kako bi se uvjerili da još uvijek ispravno radi i tražiti znakove pregrijavanja (poput promjene boje oko spojeva). Na primjer, ako primijetite da kabel prolazi u blizini stroja koji je uvijek vruć, možda ćete morati premjestiti kabel na hladnije mjesto ili nadograditi kabelom za višu temperaturu.
Još jedna stvar: redovito testiranje može pomoći u produljenju vijeka trajanja kabela. Za srednjenaponske kabele, periodično ispitivanje izolacijskog otpora ili ispitivanje djelomičnog pražnjenja može otkriti rane znakove degradacije izolacije. Rano otkrivanje problema znači da možete popraviti ili zamijeniti mali dio kabela, umjesto da se bavite potpunim ispadom koji košta tisuće u zastoju.
Životni vijek u stvarnom svijetu: što kupci zapravo doživljavaju
Nakon rada sa stotinama industrijskih kupaca, vidio sam niz životnih vijekova kabela. U idealnim uvjetima—ispravno instalirani, u kontroliranom okruženju, uz redovito održavanje—kupci su nam rekli da naši kabeli traju 25, čak i 30 godina. Na primjer, tvornica za preradu hrane koja je postavila naš 5KV srednjenaponski kabel u suho, klimatizirano područje s minimalnim fizičkim oštećenjima izvijestila je da kabeli i dalje rade pouzdano nakon 28 godina.
S druge strane, vidio sam kako kabeli kvare u samo 10 godina kada su instalirani u teškim uvjetima bez održavanja. Građevinska tvrtka koja je postavila neoklopljene kabele u vanjski rov s kiselim tlom otkrila je da je vanjski omotač potpuno korodirao u 12 godina, što je dovelo do nestanka struje. Zato je odabir pravog kabela za vaše specifično okruženje tako važan. Ako radite u otvorenom, teškom okruženju, MV oklopljeni kabel je bolji izbor od onog bez oklopa, jer ima dodatni sloj zaštite.
Kako odabrati kabel koji odgovara vašim dugoročnim potrebama
Dakle, kada kupujete industrijske kabele za napajanje, na što biste trebali obratiti pozornost da biste dobili najduži životni vijek? Najprije provjerite standarde—potražite kabele koji zadovoljavaju IEC 60502-2 srednjenaponski kabel, budući da je to međunarodno mjerilo za kvalitetu i izvedbu. Zatim uskladite vrstu kabela s vašim okruženjem:
- Ako trebate visoku vodljivost i dobru dugovječnost za velika opterećenja, naš 11KV bakreni kabel je solidan izbor.
- Za mjesta s vanjskom izloženošću ili fizičkim rizikom, MV oklopni kabel pružit će bolju zaštitu.

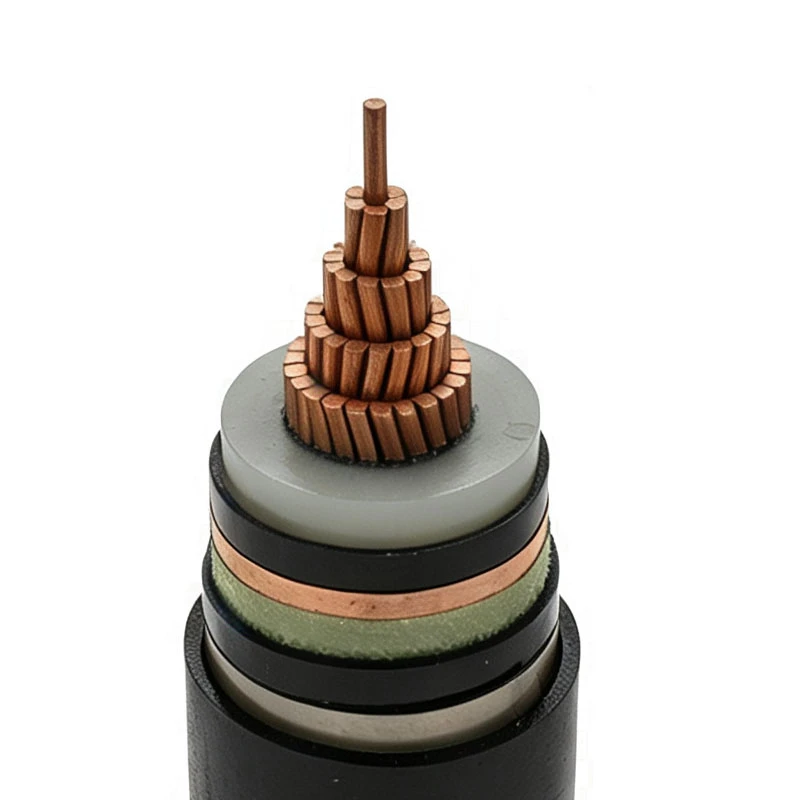

- Za primjene nižeg napona u industrijskim postavkama, naš srednjenaponski kabel od 5KV napravljen je za podnošenje dosljednih opterećenja.
- Za aplikacije srednjeg napona kao što su motori ili distribucijske ploče, naš 15KV kabel srednjeg napona dizajniran je da izdrži zahtjeve korištenja velike snage.
Konačno, planirajte održavanje. Čak i najbolji kabeli trebaju preglede, pa razmislite o redovitim pregledima i testiranjima kada planirate proračun za svoju energetsku infrastrukturu. Na taj način možete rano uočiti probleme i produljiti vijek trajanja svojih kabela.
Industrijski energetski kabeli nisu samo žice – oni su ulaganje u pouzdanost i produktivnost vašeg objekta. Razumijevanjem čimbenika koji utječu na njihov životni vijek, odabirom pravog kabela za vaše potrebe i ulaganjem u pravilnu instalaciju i održavanje, možete dobiti desetljeća pouzdane usluge svojih energetskih kabela.
Ako tražite industrijske kabele za napajanje izrađene da traju, dizajnirane da zadovolje međunarodne standarde i prilagođene vašoj specifičnoj primjeni, tu smo da vam pomognemo. Obratite se našem timu kako biste razgovarali o svom projektu, dobili prilagođenu preporuku i pronašli prave kabele za dugoročne potrebe vašeg objekta.
Reference
- Međunarodna elektrotehnička komisija. (Trenutno izdanje). IEC 60502-2: Energetski kabeli s ekstrudiranom izolacijom i njihov pribor za nazivne napone od 1 kV (Um = 1,2 kV) do 30 kV (Um = 36 kV) – 2. dio: Kabeli za nazivne napone od 6 kV (Um = 7,2 kV) do 30 kV (Um = 36 kV). Ženeva, Švicarska: IEC.
- Underwriters Laboratories. (Trenutno izdanje). Standard za energetske kabele, nazivni 0,6/1 kV (1000 V) i 1,8/3 kV (3000 V) za upotrebu u industrijskim strojevima, upravljačkim krugovima i distribuciji električne energije. Northbrook, IL: UL.
- Američki institut za naftu. (Trenutno izdanje). API 5C5: Kabeli za primjenu u naftnim i plinskim bušotinama. Washington, DC: API.
- IEEE. (Trenutno izdanje). IEEE Std 525: Vodič za dizajn, instalaciju i održavanje energetskih kabela. Piscataway, NJ: IEEE.
