Opis proizvoda

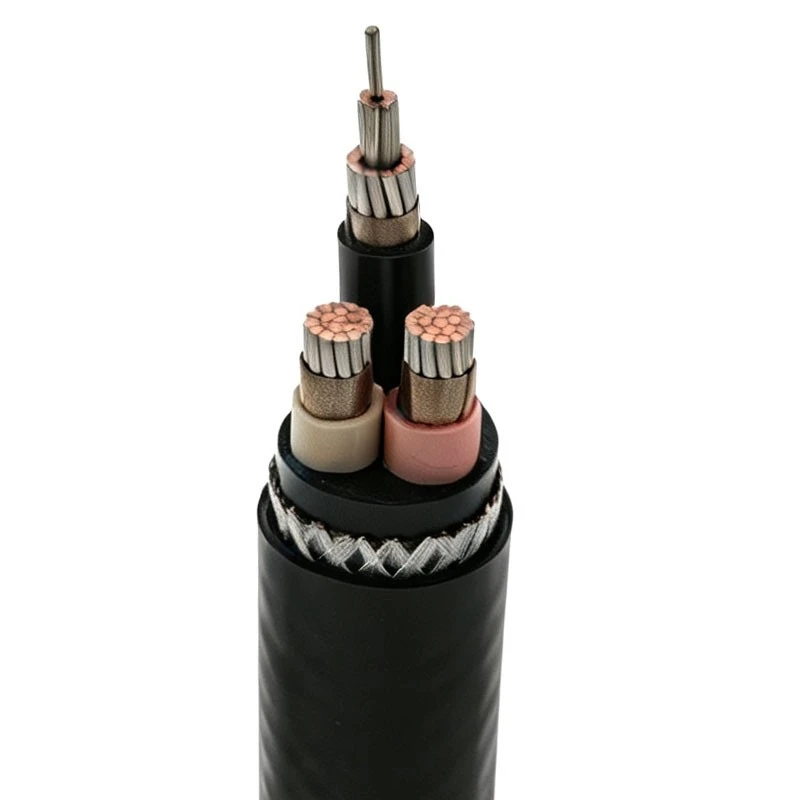

Ovaj trožilni brodski kabel dizajniran je za nisko{1}}naponske električne sustave na brodovima i pomorskoj opremi. Koristi pokositrene bakrene vodiče klase 2, XLPE izolaciju i opletenu pokositrenu bakrenu žicu, s-zapaljivim vanjskim omotačem SHF1 LSZH.
Označen na 0,6/1kV, prikladan je za brodske krugove koji zahtijevaju tri vodiča u jednom kabelu. Radna temperatura je od -15 stupnjeva do +90 stupnjeva.
Napravljen za brodske električne sustave
Pokositreni bakreni vodič dobro je prilagođen za vlažna okruženja -puna soli. XLPE izolacija pruža stabilne električne performanse, dok pokositrena bakrena pletenica dodaje mehaničku zaštitu i zaštitu.
Plašt SHF1 LSZH je otporan na plamen i proizvodi malo dima, što ga čini prikladnim za zatvorene prostore na brodovima i pomorskoj opremi.
Tipične primjene
- Brodski strujni i pomoćni krugovi
- Brodska električna oprema
- Strojarnice i područja strojeva
- Offshore i pomorska oprema
- Tro{0}}fazni električni spojevi zahtijevaju tri jezgre
Kabel se može isporučiti u različitim veličinama vodiča u skladu s potrebnim opterećenjem i uvjetima ugradnje.
Trojezgreni vs . 2 jezgreni pomorski kabel
Glavna razlika je broj vodiča.
2-žilni brodski kabel općenito se koristi za strujne krugove s dva-vodiča, dok je trožilni brodski kabel prikladan kada su potrebna tri vodiča, kao što su tro{3}}fazni električni spojevi.
Odabir između njih ovisi o dizajnu kruga, a ne samo o veličini kabela.
Morski standardi
Kabel je proizveden u skladu s relevantnim pomorskim i kabelskim standardima, uključujući IEC 60092, IEC 60228, IEC 60332, IEC 60754 i IEC 61034.
Primjena
Potvrda
ISO certifikat sustava upravljanja kvalitetom
ABS/DNV/LR/CCS odobreni certifikat
|
1.Gradnja |
|||||||
|
S/N |
Izgradnja |
Zahtjev |
|
||||
|
1 |
Dirigent |
2 Pokositreni bakreni vodič klase 2 |
|||||
|
2 |
Otpornost na vatru |
Mica traka |
|||||
|
3 |
Izolacija |
XLPE |
|||||
|
4 |
Unutarnji omotač |
SHF1 |
|||||
|
5 |
Oklop |
Pletenica od pokositrene bakrene žice |
|||||
|
2. Identifikacija kabela Identifikacija jezgre: 2C: smeđa, plava. 2C+E: smeđa, plava, zelena/žuta. 3C: smeđa, crna, plava. 3C+E: smeđa, crna, siva, zelena/žuta. Boja plašta: Crvena (Ili boja koju zahtijeva kupac.) 3. Standardna usklađenost IEC 60092-353, IEC 60228, IEC 60092-360, IEC 60332-1-2, IEC 60332-3-22, IEC 60754-1~2, IEC 61034-1~2, IEC 60331 |
|||||||
|
4.Primjena |
|||||||
|
S/N |
Artikal |
Tehnički uvjet |
|||||
|
1 |
Nazivni napon |
AC 0,6/1kV |
|||||
|
2 |
Radna temperatura |
'-15~90 stupnjeva |
|||||
|
S/N |
Broj jezgri × površina presjeka |
Struktura vodiča |
cca. promjer dirigenta |
Nazivna thk. izolacije |
Nazivna debljina plašta |
cca. OD kabela |
cca. težina kabla |
|
br.× m² |
br./mm |
mm |
mm |
mm |
mm |
kg/km |
|
|
1 |
2×1.5 |
7/0.52 |
1.56 |
0.7 |
0.8 |
12.2 |
207 |
|
2 |
2×2.5 |
7/0.68 |
2.04 |
0.7 |
0.9 |
13.2 |
251 |
|
3 |
2×2.5+2.5 |
7/0.68 |
2.04 |
0.7 |
0.9 |
13.8 |
291 |
|
4 |
3×1.5 |
7/0.52 |
1.56 |
0.7 |
0.9 |
13.0 |
243 |
|
5 |
3×2.5+2.5 |
7/0.68 |
2.04 |
0.7 |
0.9 |
15.3 |
381 |
|
6 |
3×4+4 |
7/0.85 |
2.50 |
0.7 |
0.9 |
16.7 |
476 |
|
5. Električne karakteristike |
|||||||
|
S/N |
Broj jezgri × površina presjeka × |
Maks. DC otpor vodiča @ 20 stupnjeva |
Ispitivanje otpornosti na napon |
||||
|
br.× m² |
Ω/km |
kV/min, bez kvara |
|||||
|
1 |
2×1.5 |
12.2 |
3.5/5 |
||||
|
2 |
2×2.5 |
7.56 |
3.5/5 |
||||
|
3 |
2×2.5+2.5 |
7.56 |
3.5/5 |
||||
|
4 |
3×1.5 |
12.2 |
3.5/5 |
||||
|
5 |
3×2.5+2.5 |
7.56 |
3.5/5 |
||||
|
6 |
3×4+4 |
4.70 |
3.5/5 |
||||
Zašto Huayu Cable
Brodski kabel jedna je od etabliranih linija proizvoda tvrtke Huayu Cable. Tvrtka je isporučila kabele za projekte brodogradnje i brodogradnje u Kini i inozemstvu.
Huayu podržava projekte pomorskih kabela od tehničke potvrde do proizvodnje i certifikacije, uključujući konstrukciju kabela, identifikaciju i primjenjive standarde.
FAQ
P1: Za koje je primjene ovaj 3-žilni brodski kabel prikladan?
O: Dizajniran je za pomoćno napajanje i jednostavne upravljačke krugove na brodovima i objektima na moru, kao što su male pumpe, ventilatori i pomoćni uređaji na brodu.
P2: Je li SWA oklop uvijek potreban za pomorske projekte?
O: Ne. SWA oklop se predlaže za otvorene-palube izložene žice; polaganje unutarnje kabine može izostaviti oklop.
P3: Može li ovaj kabel prenositi signale instrumenta od 4-20 mA?
O: Ne preporučuje se. Ovaj kabel služi za napajanje i osnovnu kontrolu. Za prijenos signala senzora odaberite oklopljeni brodski kabel instrumenta.
