Ako ste ikada instalirali solarnu bateriju, znate da je odabir pravog kabela samo pola bitke – bitna je njegova izvedba nakon što je u zemlji. Kao dobavljač solarnog kabela za izravno ukopavanje, proveo sam godine hodajući instalatere, voditelje projekata, pa čak i vikend majstore kroz pogreške koje proizlaze iz ignoriranja čimbenika okoliša. Ljudi prečesto pretpostavljaju da zakopati kabel samo znači gurnuti ga u prljavštinu i zaboraviti ga, ali stvarnost je da kemija tla, temperaturne promjene, vlaga, pa čak i izloženost UV zračenju (čekaj, UV? Za podzemni kabel?) mogu pretvoriti pouzdanu postavku u skup kvar u samo nekoliko godina. Razjasnimo točno kako okoliš utječe na izvedbu solarnog kabela izravnog ukopa i što smo naučili iz terenskih instalacija diljem Sjeverne Amerike kako bi sustavi radili dobro.
Prvo, razjasnimo što je solarni kabel s izravnim ukopavanjem, jer nije svaki podzemni solarni kabel izgrađen na isti način. Za razliku od kabela namijenjenih za cjevovode ili nadzemne prolaze, naš solarni kabel za izravno ukopavanje projektiran je da izdrži izravno ukopavanje u tlo, bez dodatnih zaštitnih cijevi. Ipak, njegove performanse - koliko dobro prenosi istosmjernu struju od ploča do pretvarača, koliko dugo traje, koliko je otporan na oštećenja - gotovo u potpunosti ovise o okruženju u kojem živi.
Sastav tla je prva velika varijabla. Sjećam se projekta koji smo radili u istočnom Ohiu prije nekoliko godina: mala solarna instalacija za zajednicu s našim standardnim izravnim ukopanim kabelima, instaliranim u ilovasto, blago kiselo tlo. Nakon tri godine primijetili smo pad snage od 7% na jednoj dionici. Kopajući, otkrili smo da je vanjski omotač kabela postao krhak, a da je vodič iznutra korodirao. Krivac? Ilovasto tlo pomiješano s visokim sadržajem sulfida iz raspadajuće organske tvari. Sulfidi reagiraju s bakrom (standardnim vodičem u većini solarnih kabela) i formiraju bakreni sulfid, koji ima daleko veći otpor od čistog bakra. Taj dodatni otpor znači da manje energije dolazi do pretvarača, a s vremenom će korozija u potpunosti proždrijeti vodič.
Ipak, nisu sva tla ovako oštra. U dijelovima Arizone gdje je tlo pjeskovito i alkalno, vidjeli smo da se kabeli za izravno ukopavanje drže puno bolje—samo 2% pada snage nakon pet godina u većini slučajeva. Ali alkalna tla s pH iznad 8 mogu biti jednako loša, jer razgrađuju polimerne omotače koji se koriste u solarnim kabelima. Polietilen (PE), najčešći materijal omotača za kabele za izravno ukopavanje, prilično je otporan na blage razine pH, ali produljena izloženost visoko alkalnom tlu uzrokuje njegovo pucanje i izbljeđivanje, propuštajući vlagu i kemikalije iz tla. Zato u našoj tvrtki uvijek preporučujemo provjeru pH i kemijskog sastava tla prije ugradnje—čak i ako koristite kabel označen za izravno ukopavanje.
Temperatura je još jedan veliki faktor, a ne govorim samo o ekstremnoj vrućini. Solarni kabeli, kao i sve električne komponente, imaju raspon radne temperature, a kada izađu izvan tog raspona, njihova izvedba pada. U sjevernim klimama problem su ciklusi smrzavanja i odmrzavanja. Kada voda prodre u male pukotine u omotaču kabela (zbog loše instalacije ili manjeg oštećenja) i smrzne se, širi se poput leda u cijevi. Tijekom više godina, ovo širenje i skupljanje slabi plašt, stvarajući praznine u koje mogu ući zemlja i vlaga. Jednom sam radio na solarnoj farmi u Minnesoti gdje su instalateri preskočili korak: nisu dodali sloj šljunka ili pijeska oko kabela prije zakopavanja, a nakon dvije oštre zime, 12 od 50 kabela u dijelu imalo je male rascjepe, što je dovelo do povremenog gubitka struje.
S druge strane, ekstremna vrućina problem je u mjestima poput Teksasa ili južne Kalifornije. Solarni kabeli mogu se zagrijati ne samo zbog temperature okolnog zraka, već i od struje koja prolazi kroz njih—oni također stvaraju vlastitu toplinu. Kada temperatura tla poraste iznad 80°F (27°C), otpor vodiča se povećava, a sposobnost izolacije da zadrži tu toplinu opada. Kabel ocijenjen za 1500 V DC solarni fotonaponski kabel mogao bi dobro raditi u tlu od 70°F, ali ako je zakopan u pustinjskom tlu od 95°F, njegova strujna snaga (količina struje koju može sigurno prenijeti) pada za čak 15%. To znači da ako ste dimenzionirali kabele za hladnije uvjete, mogli biste pregrijati izolaciju, što bi dovelo do kratkih spojeva ili čak opasnosti od požara. Nije samo u ocjeni kabela važno je kako je zakopan. Kabeli ukopani preblizu površini (manje od 12 inča duboko) izloženi su većim fluktuacijama temperature tla, pa će se brže razgraditi od kabela ukopanih 24 inča duboko, gdje je temperatura tla mnogo stabilnija.

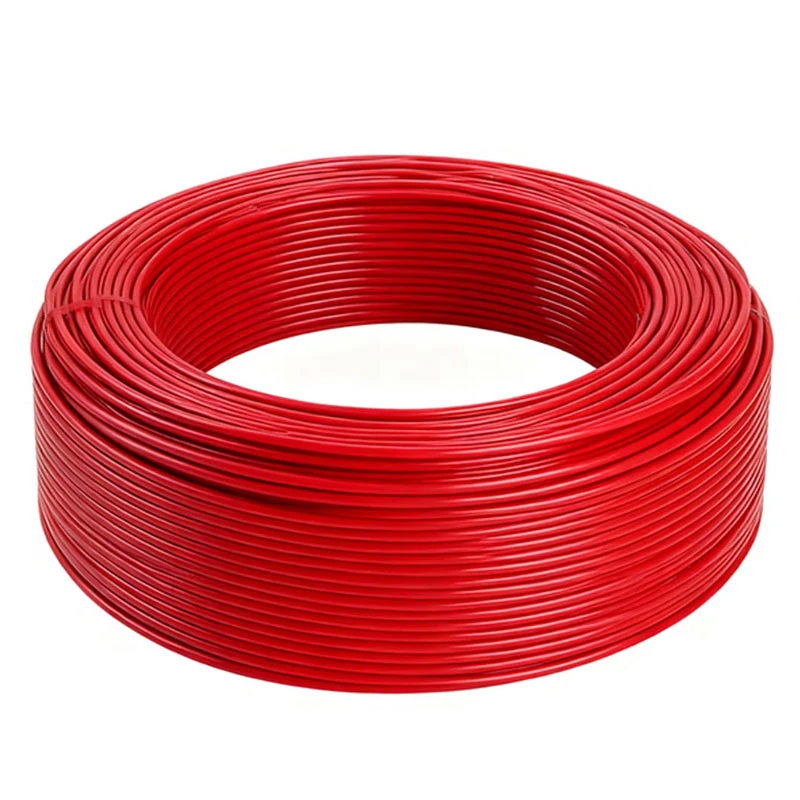

Čekaj, izloženost UV zračenju—za podzemni kabel? Dopustite da objasnim. Većina solarnih kabela za izravno ukopavanje nije predviđeno da stoje izloženi iznad zemlje, ali ponekad instalateri griješe: odmotaju kabel i ostave ga da leži na suncu dan ili dva dok se pripremaju za ukopavanje. UV zračenje od sunca razgrađuje polimerne omotače, isto kao i kemikalije u tlu. Imao sam kupca na Floridi prije nekoliko godina koji je učinio upravo to - ostavio je 50 stopa duljine izravnog ukopanog kabela na svom prilazu dva dana tijekom užurbane instalacije. Kad ju je zakopao, jakna je već bila krhka, a šest mjeseci kasnije, dio koji je bio najbliži površini (gdje je malena praznina u prljavštini bila izložena nekoliko centimetara) je napukla. Zato nudimo i solarni kabel otporan na UV zračenje—odličan za svako kratkoročno skladištenje na otvorenom ili čak za nadzemne prolaze blizu ploča, ako je potrebno. Uglavnom, ako je vaš kabel samo pod zemljom, možda mislite da UV zračenje nije važno, ali čak i malo izlaganja tijekom instalacije može dovesti do velikih problema.
Vlaga je treći veliki čimbenik okoliša, a povezan je i s tlom i s vremenom. Tlo koje je stalno mokro – kao u nižim područjima ili područjima s velikom godišnjom količinom oborina – stvara dva problema: prvo, povećava mogućnost prodiranja vode kroz oštećenje omotača, i drugo, mokro tlo je bolje vodljivo. To znači da svaki mali razmak u izolaciji može dovesti do curenja struje, što gubi energiju i može čak uzrokovati sigurnosne probleme. Vidio sam projekte na pacifičkom sjeverozapadu gdje su instalateri koristili kabele za izravno ukopavanje u tlo koje je bilo trajno vlažno, a nakon četiri godine, 8% kabela razvilo je unutarnju koroziju jer je vlaga ušla kroz sitne pukotine na omotaču. Popravak je bio u tome da se kabeli ugrade u plitku cijev u vrlo vlažnim područjima ili da se koristi kabel s debljim omotačem koji je otporniji na vlagu - usput, nešto što možemo naručiti za specifične uvjete tla.
Još jedna stvar o kojoj ljudi ne razmišljaju uvijek su štetočine. Glodavci, gofovi, čak i kukci koji kopaju jame poput termita ili mrava mogu oštetiti kabele za izravno ukopavanje. Poznato je da u dijelovima Floride i na jugoistoku vatreni mravi žvaču omotače kabela tražeći vlagu ili hranu. Gofovi na zapadu SAD-a vole kopati po zemlji i gristi omotače kabela. Imali smo klijente koji su nam dolazili s kabelima koji su imali jasne tragove ugriza, au većini slučajeva to su bile instalacije u kojima nisu koristili sredstva za odvraćanje štetočina. Neka su tla prirodno sklonija štetočinama od drugih, pa se isplati raspitati se o opcijama kao što su aditivi za zaštitu od štetočina kada birate solarni kabel za izravno ukopavanje. Svi naši kabeli izrađeni su s jakim omotačima, ali dodavanje spoja otpornog na nametnike dodaje dodatni sloj zaštite za područja s velikom aktivnošću nametnika.
Sada, povežimo ovo s proizvodima koje nudimo, jer kada birate solarni kabel za izravno ukopavanje, nisu sve specifikacije jednake. Na primjer, naš solarni kabel EN 50618 i solarni kabel LEC 62930 certificirani su od treće strane kako bi zadovoljili stroge međunarodne standarde za izdržljivost. EN 50618 je europski standard koji zahtijeva da kabeli izdrže do 5000 sati izloženosti UV zračenju, ekstremnim temperaturama i kemikalijama u tlu—savršeno za područja koja bi mogla biti izložena neočekivanoj nadzemnoj površini tijekom postavljanja ili oštrijim uvjetima tla. LEC 62930 je sjevernoamerički ekvivalent, testiran posebno za rad u tlu i klimatskim uvjetima SAD-a i Kanade, uključujući cikluse smrzavanja-odmrzavanja i visoku vlažnost. I naravno, naš standardni solarni kabel za direktno ukopavanje testiran je na otpornost na uobičajene kemikalije tla, pH razine i vlagu, tako da je odlična osnova za većinu instalacija.
Uobičajeno pitanje koje dobivamo je: "Trebam li koristiti obični solarni kabel za izravno ukopavanje?" Odgovor je ne. Nadzemni solarni kabeli dizajnirani su tako da budu izloženi zraku, suncu i temperaturnim promjenama, ali su njihovi omotači tanji i nisu formulirani tako da budu otporni na kemikalije tla ili podzemnu vlagu. Korištenje uobičajenog PV kabela pod zemljom dovest će do brže degradacije, kraćeg vijeka trajanja kabela i većeg rizika od gubitka ili kvara. Zato vam ulaganje u odgovarajući solarni kabel s izravnim ukopavanjem od samog početka dugoročno štedi novac—nećete morati iskopavati i mijenjati kabele 5 ili 10 godina kasnije, što je ogroman trošak za bilo koji solarni projekt.
Zaključimo ovo onim što smo naučili kao dobavljač, nakon rada sa stotinama instalatera u različitim regijama. Ključni zaključak je da okoliš nije nešto što treba zanemariti pri odabiru izravnog ukopanog solarnog kabela—morate uskladiti specifikacije kabela s uvjetima na lokaciji. Ako se nalazite u području s visoko kiselim tlom, odaberite kabel s omotačem od umreženog polietilena (XLPE) umjesto standardnog PE, koji je otporniji na kiselinu. Ako ste u sjevernoj klimi s oštrim zimama, provjerite je li kabel ocijenjen za rad na niskim temperaturama, tako da ne pukne tijekom ciklusa smrzavanja i odmrzavanja. Ako ste u vlažnom, mokrom području, potražite kabel s dvoslojnim omotačem za dodatnu zaštitu od vlage.
Na kraju dana, cilj solarne instalacije je proizvesti što je više moguće energije, što je duže moguće. Svaki okolišni čimbenik koji utječe na izvedbu vašeg kabela utječe na izlaznu snagu. Kao netko tko je u ovoj industriji više od desetljeća, vidio sam previše projekata koji su propali zbog male pogreške u odabiru pravog kabela za mjesto. Ako radite na solarnom projektu i imate pitanja o tome koji je solarni kabel za izravno ukopavanje pravi za vaše okruženje ili želite saznati više o našem 1500 V DC solarnom fotonaponskom kabelu, solarnom kabelu otpornom na UV zračenje ili certificiranim modelima EN 50618 i LEC 62930, obratite se našem timu kako bismo razgovarali o vašim specifičnim potrebama. Ovdje smo da vam pomognemo odabrati pravi kabel, ispravno ga instalirati i održati rad vašeg solarnog sustava 25+ godina.
Reference
- Međunarodna elektrotehnička komisija. (2021). IEC 62930: Kabeli za fotonaponski sustav – Zahtjevi za ispitne metode i performanse.
- Europski odbor za elektrotehničku normizaciju. (2019). EN 50618: Fotonaponski (PV) moduli – Kabeli za fotonaponske instalacije.
- Udruga industrije solarne energije. (2022). Instalacija solarnog kabela izravno u ukop. Najbolji postupci.
- Ministarstvo energetike SAD-a. (2021). Utjecaj kemije tla na performanse podzemnih električnih kabela.
