Bok tamo! Ako se bavite solarnom energijom, znate da odabir pravih kabela nije samo dovođenje struje od točke A do točke B—već je riječ o održavanju glatkog rada cijelog sustava, bez čudnih kvarova ili štucanja. Kao netko tko je u igri dobavljača jednožilnih fotonaponskih kabela više od 8 godina, stalno me pitaju o elektromagnetskim smetnjama (EMI) s ovim kabelima. Većina ljudi samo pretpostavlja da su svi solarni kabeli isti, ali vjerujte mi, jednožilni fotonaponski kabeli imaju neke jedinstvene EMI osobine koje su važnije nego što mislite - posebno kada imate posla s velikim nizovima ili uskim instalacijama. Razdvojimo ovo kao da čavrljamo uz kavu, bez dosadnog udžbeničkog žargona (dobro, malo znanosti, ali ostat ćemo stvarni).
Za početak, neka bude jednostavno: što je EMI u solarnom smislu? To je kada se električni signali iz vaših solarnih kabela miješaju s drugom elektronikom u blizini—kao što je vaš pretvarač, sustav za nadzor, čak i Wi-Fi vašeg susjeda (da, čuo sam tu pritužbu). Sada se jednožilni fotonaponski kabeli razlikuju od, recimo, onih koji idu do AC panela vaše kuće ili čak dvostruko izoliranog solarnog kabela koji možete vidjeti uokolo. Čekaj, kad smo kod toga, ako ti ikad zatrebaju solarne stvari za AC, mi ih imamoSolarni AC kabelkoji radi ruku pod ruku s našim istosmjernim vodovima, ali danas smo fokusirani na istosmjernu stranu jer tamo žive jednožilni PV kabeli.
Dakle, zašto se jednožilni PV kabel ističe za EMI? Počnimo s osnovama njihove izrade. Za razliku od uobičajenih kućanskih žica koje imaju dva vodiča (pod naponom i neutralni) upletena zajedno ili idu paralelno, jednožilni fotonaponski kabeli su upravo to - jedan čvrsti ili višestruki vodič, omotan izolacijom. Na strani istosmjerne struje Sunčevog sustava, imate dvije: pozitivnu i negativnu. Kada ih pokrećete, staro pravilo je da ih držite zajedno (uvijene ili čvrsto skupljene), zar ne? Jer ako su odvojeni, njihova se elektromagnetska polja međusobno ne poništavaju. To je velika stvar za EMI. Vidio sam instalacije u kojima je netko proveo pozitivnu jezgru u jednom vodu, a negativnu 10 stopa dalje, i bum—njihova aplikacija za nadzor pretvarača neprestano je ispuštala signale, a sam pretvarač je bacao kodove grešaka lijevo-desno. Ispostavilo se da su neuravnotežena polja iz odvojenih pojedinačnih jezgri stvarala dovoljno EMI da se petljaju s niskonaponskim komunikacijskim žicama pored njih.
Čekaj, idemo malo u znanost (obećavam da nije strašno). Svaka električna struja stvara elektromagnetsko polje. Za dvije žice koje nose jednake i suprotne struje (kao što su naše DC pozitivne i negativne), ako ih provučete blizu jedna drugoj, njihova se polja gotovo potpuno poništavaju. To se zove diferencijalni način rada i tako većina istosmjernih sustava radi na smanjenju EMI-ja. Ali s jednožilnim fotonaponskim kabelima, mnogi instalateri čine pogrešku ne uparujući ih ispravno. Na primjer, ako pokrenete 20 kompleta pojedinačnih jezgri sve u istom velikom vodu, naizmjenično pozitivno i negativno, ali ne upleteno, polja iz svakog skupa mogu se zbrojiti ako nisu dobro poravnata. To smo testirali u našem laboratoriju—kada provedete nesparene jednožilne PV kabele u labavom snopu, EMI razina skoči za oko 15-20 dB u usporedbi s uparenim, čvrsto upredenim. Za svakoga tko nije dB štreber, to je velika razlika—dovoljna da ometa obližnje senzore, komunikacijske kabele, čak i druge solarne komponente.

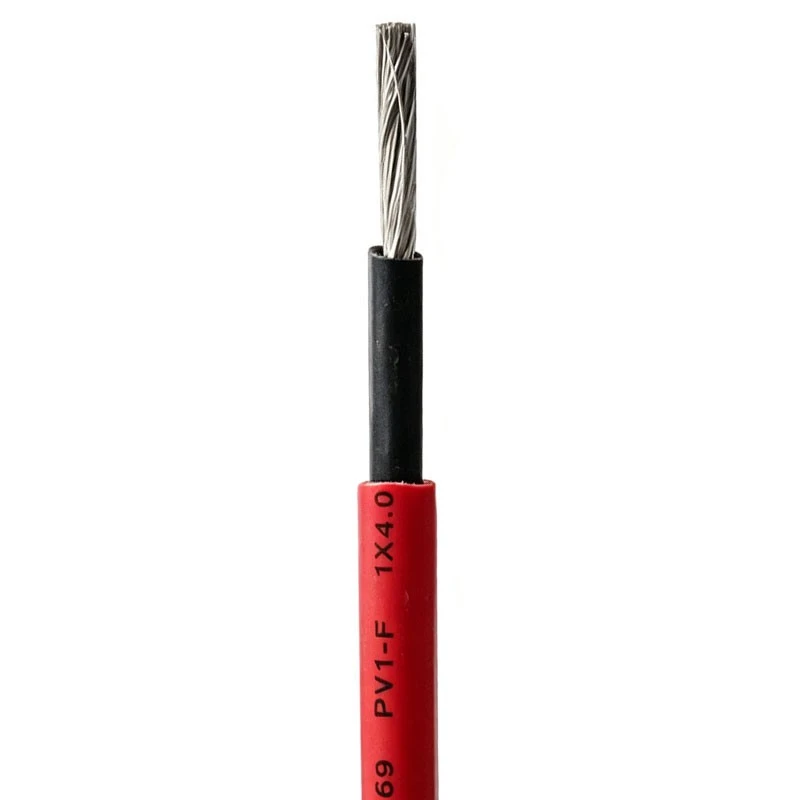

Još jedna stvar o jednožilnim PV kabelima: njihova debljina izolacije i materijal također igraju ulogu u EMI. Većina naših jednožilnih kabela izrađena je s izolacijom od umreženog polietilena (XLPE), koja je izvrsna za otpornost na toplinu (kritično za solarne nizove koji se peku na suncu), ali također ima veću dielektričnu konstantu od, recimo, izolacije na običnim AC žicama. Čekaj, dielektrična konstanta samo znači koliko dobro izolacija blokira električna polja. Viša konstanta znači da kabel može zadržati više naboja, ali to također znači da je curenje električnog polja veće ako postoji praznina ili oštećenje u izolaciji—a to se curenje može pretvoriti u EMI ako udari u druge vodljive materijale, poput metalnih vodova ili čak krovnih nosača u blizini. Oh, i ako instalirate u obalnom području gdje je zrak slani, to može pogoršati izolaciju tijekom vremena, pogoršavajući curenje. Zato uvijek govorimo ljudima: ako trebate kabele koji su posebno otporni za teške uvjete, pogledajte našeDvostruko izolirani solarni kabel— ima dodatni sloj koji smanjuje to curenje EMI-a puno više od naše standardne jedne jezgre, ali naša je jedna jezgra još uvijek vrhunska za većinu instalacija.
Jedan veliki mit koji stalno čujem: "DC kabeli ne uzrokuju EMI kao AC kabeli, zar ne?" Da, to je djelomično točno—AC ima izmjeničnu struju koja mijenja smjer 50/60 puta u sekundi, pa stvara promjenjivo elektromagnetsko polje koje je lakše uhvatiti. Ali DC je konstantan, zar ne? Čekaj, ne—solarni paneli daju istosmjernu struju, ali kada su spojeni na pretvarač, zapravo postoji valovita struja na istosmjernoj strani. Ta valovitost je visokofrekventni signal za koji postoji veća vjerojatnost da će uzrokovati EMI, posebno kod jednožilnih kabela. Jer jednožilni ima veću površinu vodiča od manjih, upletenih DC kabela, zar ne? Čekaj, čekaj—ne, čekaj: ako imate jednožilni kabel od 10 AWG naspram dvije upletene jezgre od 10 AWG, jednožilni ima manji otpor, pa nosi više struje s manjim gubicima, ali to također znači veću struju valovitosti? Ne, zapravo je valovitost pretvarača prilično dosljedna, ali način na koji jednostruka jezgra emitira tu valovitost je drugačiji. Napravili smo test prošle godine sa solarnim nizom od 10kW: kada smo proveli naše standardne jednožilne PV kabele uparene čvrsto, EMI na komunikacijskoj liniji do pretvarača bio je -85 dBm, što je potpuno u redu. Kad smo radili neupareni, skočio je na -72 dBm—dovoljno da se sustav za nadzor ažurira svakih 10 sekundi umjesto svake sekunde. To je pravi problem za instalatere koji trebaju pratiti izvedbu svog sustava u stvarnom vremenu.
Također, razgovarajmo o EN 50618 standardima za solarni kabel. Svi naši jednožilni PV kabeli imaju EN 50618 certifikat, zar ne? To znači da ispunjavaju stroge EU standarde za performanse solarnih kabela, uključujući EMI zahtjeve. Norma EN 50618 navodi maksimalnu razinu zračenja EMI za DC solarne kabele, a naši jednožilni kabeli znatno su ispod tih granica. Puno jeftinijih jednožilnih kabela drugih proizvođača ne zadovoljava te standarde — koriste tanju izolaciju, vodiče niže kvalitete i ne testiraju EMI. Prošle godine nam se obratio kupac koji je imao loše iskustvo s jeftinim jednožilnim kabelom drugog dobavljača—inverter njegovog niza stvarao je stalne EMI pogreške i morao je zamijeniti pola svojih kabela jer je izolacija propuštala toliko EMI da je ometala komunikacijske signale lokalne mreže. To je glavobolja koja nikome ne treba, pogotovo kada instalirate sustav koji bi trebao raditi 25+ godina. Ako želite mir, našEN 50618 Solarni kabelLinija jednožilnih kabela testirana je posebno na EMI, tako da ne morate brinuti o tome.
Još jedna stvar: kada koristite jednožilne PV kabele za visokonaponske sustave, poput 1500 V DC solarnih PV kabela, EMI karakteristike se malo mijenjaju. Čekaj, sustavi od 1500 V postaju sve popularniji u zadnje vrijeme jer smanjuju količinu bakra koja ti je potrebna, što smanjuje troškove. Ali s višim naponom, električno polje oko pojedinačne jezgre je jače, tako da sve praznine u izolaciji ili labavi snopovi pogoršavaju EMI. Imamo cijelu liniju1500V DC solarni PV kabelkoji je dizajniran s debljom izolacijom i čvrsto upletenim parom, tako da se polja poništavaju čak i pri tom višem naponu. Testirali smo ih na nizu od 50kW 1500V, a izračeni EMI još uvijek je bio ispod maksimalno dopuštene granice—bez smetnji s pretvaračem ili mrežnom komunikacijom. To je velika stvar jer su sustavi od 1500 V budućnost, a za njih ne možete koristiti bilo koji jednožilni kabel ako ne želite probleme s EMI-jem.
Čekaj, nemojmo zaboraviti na postupke instalacije, jer ni najbolji kabel neće raditi ako ga krivo instaliraš. Vidio sam instalatere kako provlače jednožilne PV kabele kroz metalne vodove koji nisu ispravno uzemljeni. Ako je cijev uzemljena samo na jednom kraju, može djelovati poput antene, skupljajući elektromagnetska polja iz jednožilnih kabela i zračeći još više EMI. Popravak? Provjerite jesu li vaši metalni vodovi uzemljeni na oba kraja, a jednožilni kabeli neka budu upareni i čvrsto upleteni (oko 1 uvoj svakih 6 inča) kako biste smanjili zračenje polja. Također, svoje jednožilne kabele nemojte postavljati paralelno s strujnim vodovima izmjenične struje ili komunikacijskim kabelima—čak i mali razmak između njih može omogućiti EMI-ju da preskoči s vaših solarnih kabela na druge vodove.
Rezimirajmo ključne EMI karakteristike jednožilnih PV kabela kako bismo ovo olakšali:
- Njihov dizajn s jednim vodičem znači da se elektromagnetska polja ne poništavaju kao upareni vodiči ako nisu pravilno instalirani—to je najveći pokretač EMI-ja.
- Valovita struja iz pretvarača u interakciji je sa zračenjem jedne jezgre stvarajući smetnje, osobito ako kabeli nisu upareni.
- Kvaliteta i debljina izolacije izravno utječu na propuštanje EMI; niža kvaliteta izolacije dovodi do većeg propuštanja polja i više smetnji.
- Jednožilni visokonaponski kabeli od 1500 V imaju jača električna polja, pa su rizici od elektromagnetskih potresa veći osim ako nisu dizajnirani s čvrstim uparivanjem i dodatnom izolacijom.
- Certifikacija poput EN 50618 osigurava da kabel zadovoljava stroga EMI ograničenja, koja jeftini kabeli drugih proizvođača često preskaču.
Sada, ako ste instalater solarne energije, vlasnik sustava ili netko tko samo bira dijelove za novu solarnu postavu, možda se pitate: kako da izbjegnem probleme s EMI-jem s jednožilnim PV kabelima? Jednostavno: držite se renomiranog dobavljača (to smo mi), provjerite jesu li vaši kabeli upareni i čvrsto upleteni, slijedite najbolju praksu instalacije (ispravno uzemljite vodove, nemojte ići paralelno s drugim vodovima), a ako imate posla s visokim naponom ili teškim okruženjima, provjerite naše druge linije poput dvostruko izoliranih ili 1500V kabela koji su prilagođeni tim potrebama.
Radim ovo dovoljno dugo da znam da je EMI jedna od onih stvari koje ne primjećujete dok ne postane problem. Ne želite da vaš novi solarni niz uzrokuje Wi-Fi mrtve zone ili da vaš inverter izgubi performanse zbog jednostavne pogreške pri instalaciji s vašim jednožilnim kabelima. Na kraju dana, odabir pravog jednožilnog fotonaponskog kabela nije samo trošak – radi se o dugoročnim performansama i izbjegavanju dosadnih, skupih EMI problema.
Ako radite na solarnom projektu i imate pitanja o tome koji je kabel pravi za vas ili ako želite razgovarati putem EMI rješenja, tu smo da vam pomognemo. Imamo tim tehničkih ljudi koji poznaju jednožilne fotonaponske kabele iznutra i izvana i možemo vas provesti kroz sve, od prakse uparivanja do dizajna visokonaponskog sustava. Nemojte se zadovoljiti kabelima koji će vam uzrokovati glavobolje – obratite nam se već danas da razgovaramo o vašim potrebama i nabavimo prave solarne kabele za vaš projekt.
Reference:
- Međunarodna elektrotehnička komisija. (2020). IEC 62930: Solarni fotonaponski (PV) kabeli za istosmjernu struju.
- Europski odbor za elektrotehničku normizaciju. (2019). EN 50618: Fotonaponski (PV) kabel za upotrebu u fotonaponskim sustavima.
- Udruga industrije solarne energije. (2021). Najbolji primjeri iz prakse za postavljanje solarnih PV kabela i ublažavanje elektromagnetskih smetnji.
- Underwriters Laboratories. (2022). UL 4703: Standard za sigurnost za fotonaponske žice i kabele.
