Usmjeravanje brodskih upravljačkih kabela ključni je aspekt konstrukcije i održavanja broda. Kao dobavljač brodskih kontrolnih kabela, iz prve sam ruke svjedočio važnosti pravilnog usmjeravanja kabela u osiguravanju sigurnosti, pouzdanosti i učinkovitosti brodskih električnih sustava. U ovom blogu podijelit ću neka ključna razmatranja i najbolje prakse za usmjeravanje brodskih kontrolnih kabela.
Razumijevanje osnova brodskih kontrolnih kabela

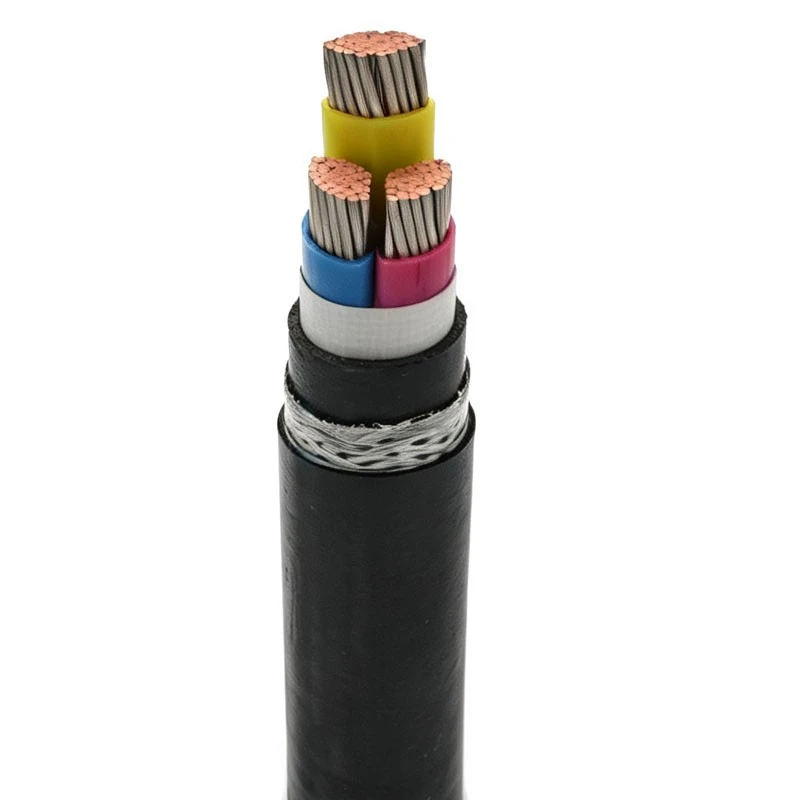

Prije nego što se upustite u proces usmjeravanja, bitno je razumjeti vrste dostupnih brodskih kontrolnih kabela. Nudimo širok raspon kabela dizajniranih da zadovolje specifične zahtjeve morskih okruženja, kao što suPomorski kabel za pučinu,Kabeli odobreni za pomorstvo,Brodski brodski kabel,Trožilni pomorski kabel, iTrožilni kalajisani brodski kabel. Ovi su kabeli projektirani da izdrže teške uvjete, uključujući koroziju u slanoj vodi, visoku vlažnost i ekstremne temperature.
Planiranje trase kabela
Prvi korak u usmjeravanju brodskih kontrolnih kabela je izrada detaljnog plana. Ovaj plan treba uzeti u obzir sljedeće čimbenike:
- Funkcionalnost: Odredite svrhu svakog kabela i njegovo odredište. Razmotrite opremu s kojom će se spojiti i signale koje će odašiljati.
- Sigurnost: Osigurajte da ruta kabela izbjegava područja sklona mehaničkim oštećenjima, poput oštrih rubova, pokretnih dijelova ili područja s velikim prometom. Također, držite kabele dalje od izvora topline, zapaljivih materijala i područja s visokim rizikom od prodora vode.
- Pristupačnost: Planirajte rutu kako biste omogućili lak pristup za instalaciju, održavanje i buduće izmjene. Izbjegavajte usmjeravanje kabela kroz skučene prostore ili područja do kojih je teško doći.
- Razdvajanje: Odvojite kabele za napajanje od kabela za upravljanje kako biste smanjili elektromagnetske smetnje (EMI). Koristite police za kabele, cijevi ili pregrade za održavanje sigurnog razmaka između različitih vrsta kabela.
- Duljina: Smanjite duljinu kabelske rute kako biste smanjili gubitak signala i pad napona. Međutim, također razmotrite potrebu za labavošću kako bi se omogućilo kretanje i širenje strukture broda.
Metode postavljanja kabela
Postoji nekoliko metoda za instaliranje brodskih upravljačkih kabela, od kojih svaka ima svoje prednosti i nedostatke. Najčešće metode uključuju:
- nosači kabela: Kabelske police su popularan izbor za usmjeravanje više kabela na organiziran način. Oni pružaju stabilnu platformu za kabele i omogućuju jednostavnu instalaciju i održavanje. Kabelske police mogu se postaviti vodoravno ili okomito, ovisno o rasporedu broda.
- Vodovi: Cijevi se koriste za zaštitu kabela od mehaničkih oštećenja, vlage i EMI. Obično su izrađeni od metala ili plastike i mogu se instalirati u različitim konfiguracijama. Cijevi su dobra opcija za provođenje kabela kroz područja gdje su izloženi teškim uvjetima ili gdje postoji opasnost od požara.
- Kanali: Kanali su slični cjevovodima, ali su obično veće veličine i mogu primiti više kabela. Često se koriste za usmjeravanje kabela na velikim brodovima ili u područjima gdje postoji velika količina kabelskog prometa. Kanali mogu biti izrađeni od metala, plastike ili stakloplastike i mogu se postaviti pod zemljom ili na površini.
- Izravni pokop: Izravno ukopavanje je metoda postavljanja kabela izravno u zemlju bez upotrebe cijevi ili police za kabele. Ova se metoda obično koristi za vanjske primjene ili u područjima gdje postoji nizak rizik od mehaničkih oštećenja. Međutim, kabeli za izravno ukopavanje moraju biti posebno dizajnirani za tu svrhu i moraju biti instalirani na dovoljnoj dubini da se spriječi oštećenje.
Učvršćivanje kabela
Nakon što su kabeli postavljeni, moraju se učvrstiti kako bi se spriječilo pomicanje i oštećenje. Sljedeće tehnike mogu se koristiti za osiguranje brodskih upravljačkih kabela:
- Stezaljke za kabele: Stezaljke za kabele koriste se za držanje kabela na mjestu i sprječavanje njihovog trljanja jedan o drugi ili o oštre rubove. Obično su izrađeni od metala ili plastike i mogu se postaviti pomoću vijaka, vijaka ili ljepila.
- Kravate i naramenice: Vezice i trake koriste se za spajanje kabela u snopove i njihovo organiziranje. Obično su izrađene od najlona ili poliestera i mogu se lako namjestiti ili ukloniti po potrebi.
- Nosači kabela: Nosači kabela koriste se za pružanje dodatne potpore za kabele i sprječavanje njihovog spuštanja ili spuštanja. Mogu se postavljati u pravilnim razmacima duž trase kabela i mogu biti izrađeni od metala, plastike ili drva.
- Grommets: Gumice se koriste za zaštitu kabela od habanja i oštećenja na mjestima gdje prolaze kroz rupe ili otvore u pregradama, palubama ili drugim strukturama. Obično su izrađene od gume ili plastike i mogu se postaviti jednostavnom metodom utiskivanja ili učvršćivanja.
Ispitivanje i puštanje u rad
Nakon što su kabeli instalirani i osigurani, moraju se testirati i pustiti u rad kako bi se osiguralo da ispravno funkcioniraju. Treba provesti sljedeće testove:
- Testiranje kontinuiteta: Ispitivanje kontinuiteta koristi se za provjeru postoji li potpuni električni put između dva kraja kabela. Ovaj test se može izvesti pomoću uređaja za ispitivanje kontinuiteta ili multimetra.
- Ispitivanje izolacijskog otpora: Ispitivanje otpora izolacije koristi se za mjerenje otpora izolacije kabela na protok električne struje. Ovaj test se može izvesti pomoću uređaja za ispitivanje izolacijskog otpora.
- Testiranje funkcionalnosti: Ispitivanje funkcionalnosti koristi se za provjeru da kabel ispravno odašilje signale i da oprema na koju je spojen ispravno radi. Ovaj test se može izvesti pomoću generatora signala i osciloskopa ili mrežnog analizatora.
Održavanje i pregled
Nakon što su kabeli instalirani i pušteni u pogon, moraju se redovito održavati i pregledavati kako bi se osigurala njihova kontinuirana sigurnost i pouzdanost. Treba izvršiti sljedeće zadatke održavanja i pregleda:
- Vizualni pregled: Vizualni pregled se koristi za provjeru znakova oštećenja, istrošenosti ili korozije na kabelima i njihovim povezanim komponentama. Ovu inspekciju treba provoditi redovito, osobito nakon bilo kakvih većih događaja ili aktivnosti održavanja.
- Zatezanje i podešavanje: S vremenom može biti potrebno zatezanje i podešavanje kabelskih stezaljki, vezica i nosača kako bi se osiguralo da kabeli ostanu pravilno pričvršćeni. Ovaj zadatak treba obavljati redovito kako bi se spriječilo pomicanje i oštećenje.
- Čišćenje i podmazivanje: Možda će biti potrebno čišćenje i podmazivanje kabela i njihovih povezanih komponenti kako bi se spriječilo nakupljanje prljavštine, krhotina i vlage. Ovaj zadatak treba obavljati redovito, posebno u područjima gdje postoji visok rizik od kontaminacije.
- Zamjena oštećenih komponenti: Sve oštećene ili istrošene komponente, kao što su kabelske stezaljke, vezice, nosači ili konektori, treba odmah zamijeniti kako bi se spriječilo daljnje oštećenje kabela i električnog sustava.
Zaključak
Usmjeravanje brodskih kontrolnih kabela složen je i kritičan zadatak koji zahtijeva pažljivo planiranje, instalaciju i održavanje. Slijedeći najbolje prakse navedene u ovom blogu, možete osigurati da su električni sustavi vašeg broda sigurni, pouzdani i učinkoviti. Kao dobavljač brodskih kontrolnih kabela, predani smo pružanju visokokvalitetnih kabela i stručnih savjeta koji će vam pomoći da ispunite svoje specifične zahtjeve. Ako imate bilo kakvih pitanja ili vam je potrebna pomoć s vašim projektom usmjeravanja kabela, slobodno nas kontaktirajte radi rasprave o nabavi.
Reference
- Marine Electrical and Electronics Handbook, treće izdanje, Stan Horvath
- Brodski električni sustavi: Dizajn, instalacija i održavanje, John D. Patton
- Električne instalacije na brodovima - 1. dio: Opći zahtjevi, Međunarodna komisija za elektrotehniku (IEC)
